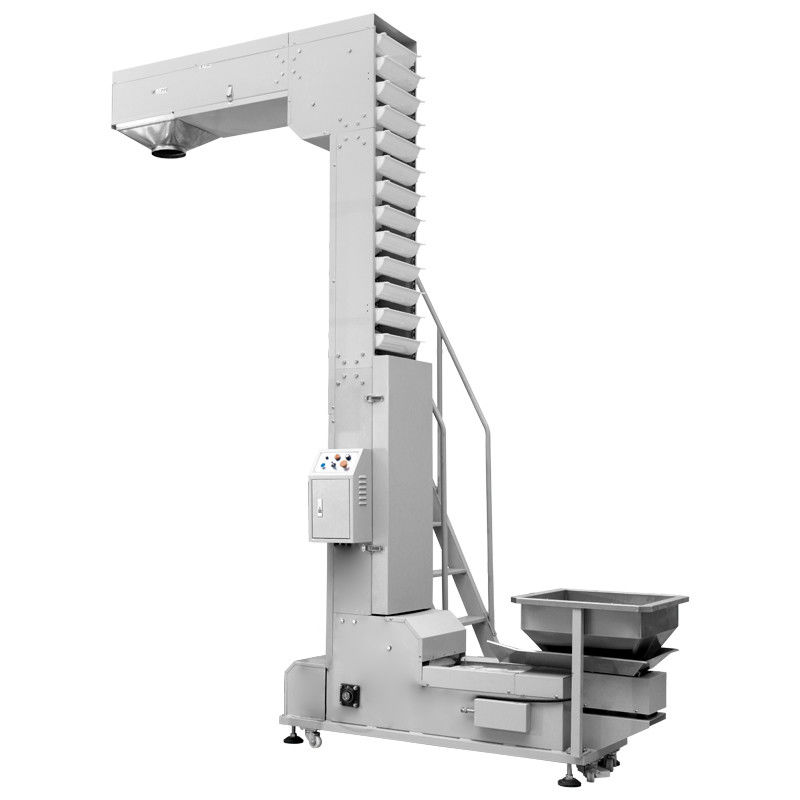

Lift met emmer van type Z

Productbeschrijving

De Z-vormige lift is een continue vervoermachine met een Z-vormige drie-afdelingsopstelling.voltooiing van de cyclusoperatie "horizontale voeding onderaan - verticale opheffing - horizontale lossing bovenaan" in een gesloten omhulselHet heeft een kleine vloeroppervlakte, een hoge efficiëntie, meerpuntsladen en lossen en een sterke afdichtingsprestatie.Het is op grote schaal toepasbaar op het automatisch tillen en overbrengen van korrels en poedermaterialen in industrieën zoals graan, chemische techniek en bouwmaterialen.

Werkingsbeginsel

1.Aandrijving en tractiesysteem
- Energiebron: de motor stuwt de hoofdas door de reducer, die op zijn beurt het tractiecomponent (keten of riem) in een cyclus laat draaien, waardoor het hele transportproces wordt gevoed.
- Trekkomponent: het keten-gordeloppervlak bevestigt de hopper en vormt samen met de cirkelbeweging van het trekkomponent een gesloten loop.

2- Materiaalpicking en horizontaal transport (onderstap)
- Ontwerp van de voedingspoort: het horizontale gedeelte aan de onderkant van de apparatuur is voorzien van een voedingspoort.Materiaal (granulair/poederig) wordt via handmatige voeding of voorkantstoestellen (zoals een bandtransportband) in de behuizing binnengebracht.
- Hopperpicking: wanneer de hopper de bodem bereikt, wordt hij in de materiaalstapel geplaatst.het voltooit het laden van materialenVervolgens komt het met de tractiecomponent in het horizontale transportgedeelte en beweegt het horizontaal langs het eerste gedeelte van het Z-vormige pad.

3Verticale heftrap
- Sturing en opheffing: aan het einde van de horizontale sectie leidt het stuur/de tandwiel en de tractiecomponent drijft de hopper verticaal naar boven.Het materiaal in de hopper blijft stabiel onder invloed van zwaartekracht en centrifuge kracht, waardoor het niet afglijdt.
- coördinatie van het vermogen: tijdens het verticale hefproces overwint de motor de zwaartekracht van het materiaal om het werk te verrichten,en de hopper stijgt gelijkmatig langs de binnenwand van de gesloten behuizing tot de aangewezen hoogte.

4Hoogste horizontale lossen (eindstadium)
- Draaien en lossen: de bovenkant van de verticale sectie wordt gedraaid om in de tweede sectie horizontaal door het draaimechanisme te lopen.het materiaal wordt door traagheid en de hellingshoek van de hopper uit de ontladingspoort ontladen en valt in de achterste uitrusting (zoals opslagbakken), transportvoertuigen).
- Cyclische terugkeer: na het lossen gaat de lege hopper samen met het tractiecomponent verder naar de bodem terug en voltooit daarmee de cyclische operatie "oppakken - tillen - lossen".

Samenvatting van fundamentele beginselen
De Z-type lift integreert het horizontaal vervoer en het verticaal tillen van materialen in een continu geautomatiseerd proces door middel van "Z-type ruimtelijke indeling + trekkingscomponent circulatie aandrijving".De sleutel ligt in de synchrone beweging van de hopper en de tractiecomponent, de weggeleiding van het draaimechanisme en de beperking van de gesloten behuizing op het traject van de materialenbeweging, waardoor een efficiënt en met weinig verliezen samengesteld transport wordt bereikt.

Productkenmerken

1.Compact en ruimtebesparend: de Z-vormige indeling vermindert de vloeroppervlakte met 30% tot 50%, waardoor deze geschikt is voor smalle scenario's.
2Hoog efficiënt en grootschalig transport: Transportcapaciteit: 5 tot 200 ton per uur, voor het continu transport van granulaire en poedermaterialen.
3. Meervoudig laden en lossen: Er kunnen meerdere in- en uitgangen worden ingesteld om aan flexibele procesvereisten te voldoen, zoals "single in, multiple out".
4Gesloten en anti-vervuiling: De behuizing is ontworpen met een afgesloten structuur, die effectief voorkomt dat stof uitstort en materialen vervuilen.
5- Bescherming tegen materialen met lage schade: de selectie van de hopper is geschikt voor verschillende materialen en het vervoersschadepercentage is laag.
6Energiebesparing en geringe geluidsdruk: het energieverbruik is 15% tot 25% lager dan dat van traditionele apparatuur en het geluid is ≤ 85 dB.
7Laag onderhoudskosten: het afneembare ontwerp van de structuur maakt dagelijks onderhoud handig en tijdbesparend.
8. Meerdere toepassingen: Het biedt ondersteuning voor speciale werkomstandigheden voor corrosie- en explosiebestendigheden in industrieën zoals graan- en chemische techniek.



Productgegevens

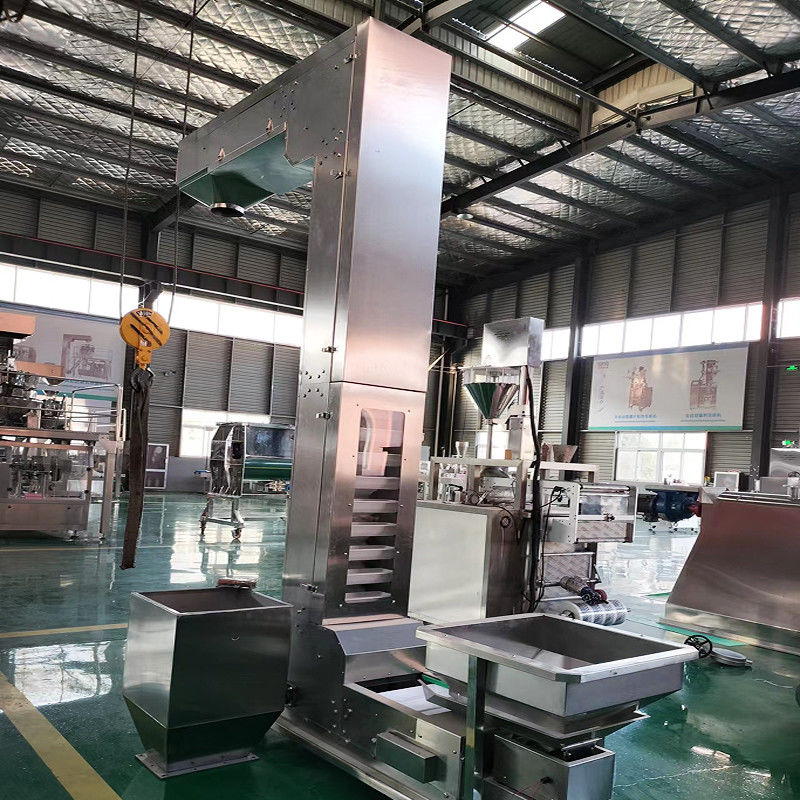

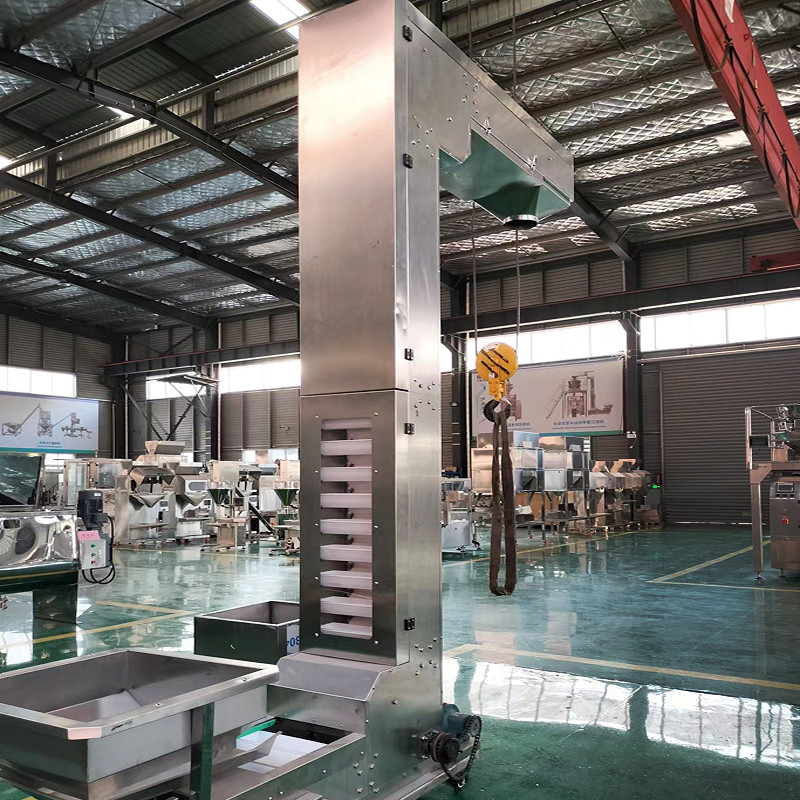

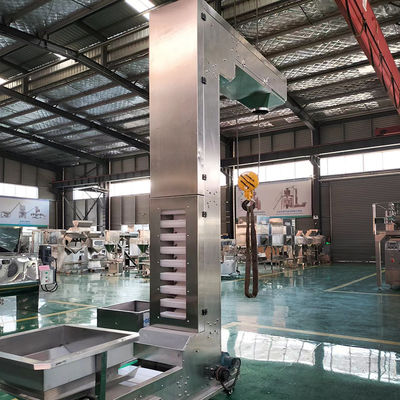

Productenvertoning



Verpakking en verzending



Waarom ons kiezen?



Over ons

Profiel van het bedrijf

We zijn gespecialiseerd in de productie van screening en transportapparatuur voor 13 jaar. China's trillende scherm industrie top drie. en we hebben gedaan matching en OEM voor veel grote bedrijven.Inclusief's werelds grootste fabrikant van trillingschermen.,

Sweco, USA, we hebben OEM voor zijn China regio. en onze producten worden vaak geëxporteerd naar Australië, Thailand, Indonesië, Nieuw-Zeeland en andere landen.

Wij verwelkomen klanten of dealers om onze fabriek te bezoeken en zullen alles voor u regelen.Provincie Henan.
